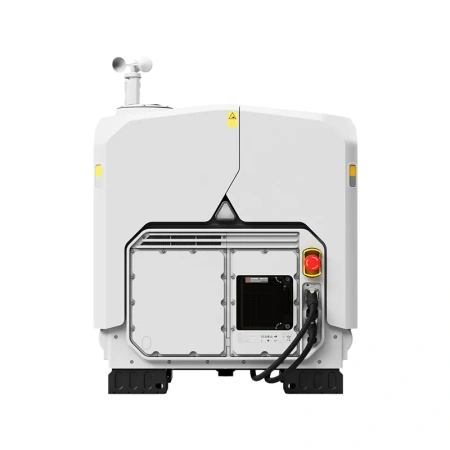

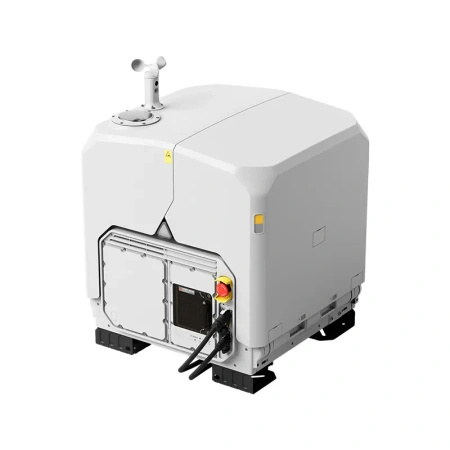

Stacja dokująca DJI Dock 4
Stacja dokująca DJI Dock 4 + DJI Matrice 5TD – Zawsze na miejscu, zawsze w gotowości
DJI Dock 4 z dronem DJI Matrice 5TD to kompleksowe rozwiązanie umożliwiające całodobową realizację automatycznych misji dronowych, zarówno podczas rutynowych inspekcji, jak i w sytuacjach wymagających szybkiej reakcji. Stacja dokująca zapewnia automatyczną obsługę drona, który dzięki kamerom światła widzialnego i termowizyjnej, radarom mmWave oraz systemowi LiDAR oferuje wszechstronne możliwości obserwacji i wykrywania przeszkód. Sztuczna inteligencja rozpoznająca 17 typów obiektów oraz integracja z platformą DJI FlightHub 2 usprawniają automatyzację misji, analizę danych i zdalne zarządzanie operacjami. Dodatkowe rozwiązania zwiększające bezpieczeństwo lotów i ochronę danych sprawiają, że zestaw sprawdza się w działaniach ratowniczych, monitorowaniu bezpieczeństwa i inspekcjach infrastruktury.
Błyskawiczna reakcja i nieprzerwana gotowość do działania
DJI Dock 4 pozwala rozpoczynać misje bez obecności pilota na miejscu – DJI Matrice 5TD startuje natychmiast po otwarciu pokrywy stacji i osiąga prędkość do 21 m/s, dzięki czemu może szybko dotrzeć do celu. Automatyczna wymiana akumulatorów zajmuje tylko 25 sekund, eliminując konieczność oczekiwania na około 30-minutowe ładowanie. Całkowity czas od lądowania do startu to 45s pozwala utrzymać ciągłość obserwacji. Stacja działa w temperaturach od -40°C do 50°C. Dzięki temu może obsługiwać zarówno rutynowe inspekcje, jak i pilne interwencje, również nocą.
Stabilna łączność nawet w wymagających lokalizacjach
Specjalna architektura transmisji ogranicza opóźnienie przesyłania obrazu z drona do chmury do około 160 ms, czyli o około 43% względem poprzedniej generacji. Stabilność połączenia wspierają dwa moduły 4G oraz DJI O4 Ground Station, którą można zamontować na podwyższeniu. W połączeniu z systemami LiDAR, wizualnym SLAM i algorytmami przeciwdziałającymi zakłóceniom oraz fałszowaniu sygnału umożliwia to instalację stacji przy wysokich budynkach i ścianach stacji elektroenergetycznych. Roaming między stacjami naziemnymi ogranicza martwe strefy zasięgu, a planowana obsługa instalacji mobilnych pozwoli startować podczas postoju i lądować po jego przemieszczeniu. Podczas wymiany akumulatora dane lotu trafiają do stacji przez Wi-Fi ze średnią prędkością 80 MB/s.
Zaawansowane kamery dla precyzyjnej inspekcji

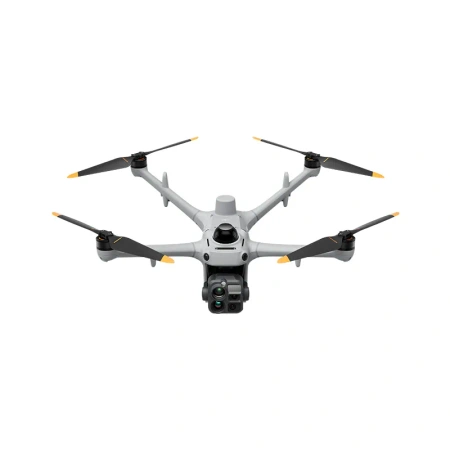

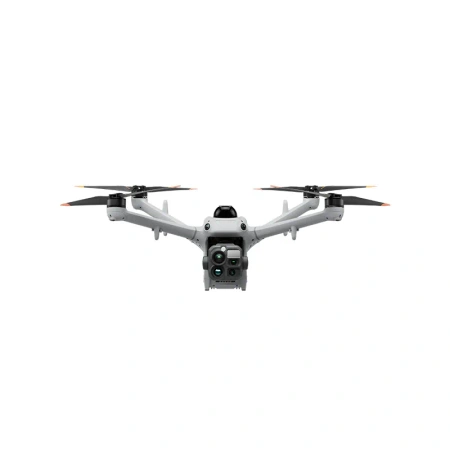

DJI Matrice 5TD umożliwia dokładne obrazowanie podczas inspekcji, monitorowania terenu i działań ratowniczych. Teleobiektyw o ekwiwalencie ogniskowej 252 mm i 11-krotnym przybliżeniu pozwala dostrzegać szczegóły oznaczeń z 400 m oraz uszkodzenia śrub i elementów mocujących ze 100 m. Kamera termowizyjna o rozdzielczości 1280 × 1024 (do 2560 × 2048 w trybie UHR) pomaga wykrywać przegrzewające się elementy i uszkodzone izolatory, obsługując nagrywanie w 2K i 32-krotny zoom. Funkcja Fusion Mode łączy obraz widzialny z termowizyjnym w trybie nakładania lub łączenia krawędzi, pokazując kontury obiektów i rozkład temperatur bez przełączania kamer.
Pełna kontrola po zmroku i precyzyjne pomiary
Pełnokolorowy tryb nocny 4K o wysokiej liczbie klatek na sekundę umożliwia rejestrowanie kolorowego obrazu bez włączania reflektora, a oświetlenie NIR wspiera czarno-białe widzenie nocne. Dalmierz laserowy o zasięgu do 3 km nanosi odległości i współrzędne PinPoint bezpośrednio na obraz, ułatwiając inspekcje linii energetycznych, akcje ratownicze i ocenę pożarów. DJI Matrice 5TD umożliwia również pomiary lotnicze z dokładnością do 10 cm przy rozdzielczości 12 MP, pozwalając realizować różne zadania bez zmiany sprzętu.
Wszechstronne wyposażenie i obsługa dodatkowych akcesoriów
DJI Matrice 5TD oferuje trzy punkty montażowe, w tym boczne interfejsy PSDK i górne mocowanie, obsługując jednocześnie akcesoria o łącznej masie do 450 g. Można zamontować głośnik, reflektor i spadochron, zapewniając komunikację głosową, oświetlenie oraz dodatkową ochronę podczas nocnych poszukiwań. Wbudowane światło ostrzegawcze pozwala ustawiać kolory i sekwencje migania.
Zaawansowane wykrywanie przeszkód
DJI Matrice 5TD łączy trzykierunkowe radary mmWave, obrotowy LiDAR i sześć kolorowych kamer typu rybie oko o wysokiej rozdzielczości, przystosowanych do słabego oświetlenia. System umożliwia wykrywanie nawet cienkich przeszkód, w tym linii energetycznych, również nocą. Sześciokierunkowe czujniki wizyjne wspierają bezpieczny lot w złożonym otoczeniu, takim jak stacje elektroenergetyczne i obszary z gęstą siecią przewodów, także po zmroku przy miejskim oświetleniu.
Bezpieczeństwo nawet w nieprzewidzianych sytuacjach
Montowany na górze drona spadochron DJI AP1 ma niezależne zasilanie, zabezpieczenia, automatyczne i ręczne uruchamianie oraz system terminacji lotu FTS zgodny z wymaganiami UE C5/C6 i UK5/UK6. Ogranicza skutki awarii i zagrożenie dla osób oraz sprzętu na ziemi. DJI Matrice 5TD może startować przy wietrze do 12 m/s, a High-Wind Descent RTH umożliwia obniżenie wysokości podczas powrotu przy silniejszych podmuchach, także nad górami i lasami. W celu maksymalizacji bezpieczeństwa operacji, system DJI Dock 4 wraz z dronem DJI Matrice 5TD wykorzystuje funkcję geocagingu do precyzyjnego wyznaczania i kontrolowania bezpiecznych granic przestrzeni powietrznej. Technologia AirSense, odbiorniki ADS-B i Remote ID oraz dane z zewnętrznych usług dostarczają informacji o załogowych statkach powietrznych, dronach, ograniczeniach i zagrożeniach w DJI FlightHub 2. DJI O4 Ground Station obsługuje też zewnętrzny odbiornik Remote ID przez MQTT, umożliwiając monitorowanie pobliskich dronów i załogowych statków powietrznych.
Inteligentne rozpoznawanie obiektów dzięki AI
Sztuczna inteligencja DJI Matrice 5TD wykrywa w czasie rzeczywistym 17 typów obiektów i punkty o podwyższonej temperaturze na obrazie termowizyjnym oraz obsługuje modele AI innych producentów. Virtual Cockpit umożliwia wyszukiwanie obiektów za pomocą tekstu lub obrazu, a model AI analizuje zapytania, identyfikuje obiekty i uruchamia alerty. Ulepszona funkcja AI Inside oferuje architekturę kodowania dwóch strumieni danych, narzędzia do optymalizacji modeli i wdrażania algorytmów na pokładzie drona, ułatwiając rozwijanie własnych rozwiązań.
Automatyzacja misji i błyskawiczne reagowanie na zdarzenia
DJI FlightHub 2 automatyzuje zadania i reakcje na wykryte nieprawidłowości. System może wysyłać alerty e-mail i powiadomienia na platformie oraz uruchamiać wykonywanie zdjęć, nagrywanie, śledzenie obiektu lub zawis. FlightHub 2 Copilot pozwala wydawać polecenia za pomocą zwykłych komend tekstowych, które system przekształca w instrukcje sterowania dronem, trasy lotu i zaplanowane działania. Dostępne jest także automatyczne uruchamianie lotów na podstawie sygnałów z zewnętrznych systemów, w tym zgłoszeń DFR, oraz cykliczne gromadzenie danych, modelowanie, analiza i raportowanie.
Analiza danych i raporty w kilka minut
DJI FlightHub 2 wykorzystuje AI do porównywania aktualnych danych z historycznymi zdjęciami lotniczymi lub modelami 3D. Funkcja Post-Processing Smart Detection wykrywa uszkodzenia infrastruktury, zmiany terenu i nowe obiekty powstałe bez odpowiedniej zgody. Change Detection automatycznie oznacza różnice między archiwalnymi a aktualnymi zdjęciami i generuje raport, skracając wielogodzinną analizę materiałów do kilku minut.
Kompleksowe zarządzanie operacjami z DJI FlightHub 2
DJI FlightHub 2 umożliwia planowanie misji, zdalne sterowanie, analizę danych i konserwację sprzętu. Virtual Cockpit zapewnia kontrolę przy niskim opóźnieniu, a edycja tras, harmonogramy, wiele transmisji na żywo i centralny panel usprawniają koordynację. Platforma obsługuje wykrywanie obiektów w chmurze, analizę AI, alerty, zdalną konserwację i aktualizacje OTA. Oferuje trzy warianty wdrożenia: chmurę publiczną AWS, wdrożenie lokalne - On-Premises na własnym serwerze lub urządzeniu DJI FH2 AIO. FlightHub Sync integruje usługi chmurowe bez programowania, a OpenAPI pozwala łączyć zewnętrzne systemy, w tym narzędzia modelowania 2D i 3D. Zakres obsługi OpenAPI różni się między wersją w chmurze publicznej a On-Premises – szczegóły zawiera instrukcja DJI FlightHub 2. Aplikacja DJI Enterprise umożliwia konfigurację i diagnostykę stacji na miejscu, zdalny podgląd obrazu z niskim opóźnieniem oraz wysyłanie drona do celu jednym dotknięciem.
Wielopoziomowa ochrona danych i zgodność z wymaganiami
DJI Dock 4 chroni dane podczas gromadzenia, przesyłania, przechowywania i usuwania. Informacje operacyjne, lotnicze i dotyczące urządzeń trafiają od razu do szyfrowanego kanału, co ogranicza ryzyko przechwycenia, modyfikacji i ataków pośredniczących. Transmisję między dronem a stacją chronią TLS 1.2 lub nowszy i AES-256, a przesyłanie do chmury – HTTPS, WSS i TLS. Dane wrażliwe, takie jak adresy e-mail, numery telefonów i lokalizacje, są przechowywane z szyfrowaniem AES-256-CBC. System kontroluje uprawnienia i rejestruje dostęp do danych. Umożliwia też ich usuwanie na poziomie konta, organizacji lub urządzenia – przez czyszczenie dzienników i pamięci podręcznej w DJI Pilot albo przywrócenie ustawień fabrycznych.
Profesjonalne wsparcie techniczne i opieka serwisowa
Zestaw jest objęty bezpłatną ochroną DJI Care Enterprise Plus przez pierwszy rok, pod warunkiem prawidłowego wdrożenia systemu i jego akceptacji przez producenta. Program zapewnia profesjonalne wsparcie techniczne oraz dostęp do usług serwisowych, obejmujących między innymi naprawy sprzętu, wymianę akumulatora drona i pomoc ekspertów DJI. Dodatkowo dron jest objęty oficjalną usługą rozszerzonej ochrony serwisowej, którą można przedłużyć nawet do 5 lat, z uwzględnieniem obowiązujących ograniczeń i po uzyskaniu ostatecznej zgody producenta.
Specyfikacja
| Waga całkowita | 66 kg (bez akumulatora w komorze, dron nie wchodzi w skład zestawu) |
|---|---|
| Wymiary | Wymiary stacji z otwartą osłoną: 1750 × 640 × 550 mm (dł. × szer. × wys.) Wymiary stacji z zamkniętą osłoną: 639 × 640 × 836 mm (dł. × szer. × wys.) |
| Napięcie wejściowe | 100-240 V (AC), 50/60 Hz |
| Moc wejściowa | Maksymalnie 2000 W |
| Temperatura pracy | -40° do 50° C (-40° do 122° F) |
| Stopień ochrony | IP56 |
| Maksymalna wysokość operacyjna | 5000 m |
|---|---|
| Liczba obsługiwanych dronów | 1 |
| Maksymalna dopuszczalna prędkość wiatru podczas lądowania | 12 m/s |
| Stacja bazowa RTK | Obsługiwane za pośrednictwem DJI O4 Ground Station |
| Częstotliwość odbioru sygnału satelitarnego stacji bazowej RTK | Obsługiwane za pośrednictwem DJI O4 Ground Station |
| Sposób ładowania | Wymiana akumulatora + ładowanie bezprzewodowe |
|---|---|
| Czas wymiany akumulatora | < 25 s |
| Czas realizacji operacyjnej | < 45 s |
| Maksymalna liczba akumulatorów przechowywanych we wszystkich komorach | 3 |
| Maksymalna liczba kanałów ładowania równoległego | 2 |
|---|---|
| Napięcie wyjściowe | Napięcie wyjściowe na kanał: 15–25,8 V DC |
| Czas ładowania | Czas ładowania jednego akumulatora: 27 minut |
| Częstotliwość robocza | Szybkie połączenie Wi-Fi: 2,4000–2,4835 GHz: < 23 dBm (IC), < 20 dBm (CE/SRRC/MIC) 5,7250–5,8500 GHz: < 23 dBm (IC/SRRC), < 14 dBm (CE) Ulepszony system transmisji wideo DJI O4 Enterprise: Obsługiwany przez DJI O4 Ground Station |
|---|
| Antena | Szybkie połączenie Wi-Fi: jedna antena Ulepszony system transmisji wideo DJI O4 Enterprise: zintegrowany z O4 Ground Station |
|---|
| Napięcie robocze | 48 V DC |
|---|
| Metoda zasilania awaryjnego | Zasilanie awaryjne zapewnia akumulator drona umieszczony w komorze akumulatorowej stacji dokującej. |
|---|---|
| Pojemność akumulatora | 12138 mAh |
| Napięcie wyjściowe | 21.42 V |
| Typ akumulatora | LiNiMnCoO2 |
|---|---|
| Żywotność akumulatora | Czas pracy na jednym akumulatorze: ok. 4,5 godziny Obsługuje sekwencyjne zasilanie z trzech akumulatorów |
| Dostęp do sieci Ethernet | Obsługiwane (wymaga połączenia z DJI O4 Ground Station) |
|---|
| Dostęp do sieci 4G | Wymaga użycia klucza DJI Cellular Dongle 2 (zainstalowanego w DJI O4 Ground Station). |
|---|
| Czujnik prędkości wiatru | Obsługiwany |
|---|---|
| Czujnik opadów | Obsługiwany |
| Czujnik temperatury otoczenia | Obsługiwany |
| Czujnik temperatury wewnątrz kabiny | Obsługiwany |
|---|---|
| Czujnik wilgotności wewnątrz kabiny | Obsługiwany |
| Rozdzielczość | 1920×1080 |
|---|---|
| Pole widzenia (FOV) | 151° |
| Oświetlenie dodatkowe | Dodatkowe białe światło |
|---|
| Rozdzielczość | 1920×1080 |
|---|---|
| Pole widzenia (FOV) | 151° |
| Oświetlenie dodatkowe | Dodatkowe białe światło |
|---|
| Gniazdo zasilania sieciowego | 20 kA (wartość znamionowa), spełnia wymagania norm EN 61643-11 typu 2 oraz IEC 61643-1 klasy II dotyczące poziomu ochrony |
|---|
| Port Ethernet | 10 kA (łącznie), spełnia wymagania normy EN/IEC 61643-21 dotyczące poziomu ochrony kategorii C |
|---|
| Aplikacje | Aplikacja DJI Enterprise (do konfiguracji na miejscu, testowania, zdalnego sterowania, podglądu na żywo oraz wysyłania dronów jednym kliknięciem) |
|---|
| Działanie w chmurze | FlightHub 2 FlightHub 2 – wersja lokalna FlightHub 2 – FlightHub Sync DJI Cloud API |
|---|
| Wymiary | 170×170×352 mm |
|---|---|
| Waga | 2.68 kg |
| Temperatura pracy | Bezpośrednie podłączenie do zasilacza DJI Dock: od -40° do 55° C (od -40° do 131° F) |
| Automatyczne wybudzanie przez PoE | Po podłączeniu do portu PoE stacji dokującej DJI Dock 4 urządzenie automatycznie przechodzi w stan czuwania po podłączeniu lub po przywróceniu zasilania. |
|---|---|
| Uruchamianie ogrzewania w niskich temperaturach | Obsługiwane |
| Stopień ochrony | IP67 |
| Częstotliwość GNSS | GPS: L1C/A, L2C, L5 BDS: B1I, B2I, B3I, B1C, B2a, B2b GALILEO: E1, E5a, E5b, E6 GLONASS: L1, L2 QZSS: L1C/A, L2C, L5 Pasmo L |
|---|
| Dokładność systemu | W poziomie: 1,0 cm (RMS) + 1 ppm W pionie: 3,0 cm (RMS) + 1 ppm |
|---|
| Transmisja wideo | Ulepszony system transmisji wideo DJI O4 Enterprise |
|---|---|
| Częstotliwość robocza i moc nadajnika (EIRP) | od 902 MHz do 928 MHz: < 30 dBm (IC), < 16 dBm (MIC) od 2,400 GHz do 2,4835 GHz: < 33 dBm (IC), < 20 dBm (CE/SRRC/MIC) od 5,150 GHz do 5,250 GHz: < 21 dBm (IC) od 5,170 GHz do 5,250 GHz: < 23 dBm (CE) od 5,725 GHz do 5,850 GHz: < 33 dBm (IC), < 14 dBm (CE), < 30 dBm (SRRC) |
| Antena | Zewnętrzna antena kierunkowa OcuSync 4 Pro × 4 Wewnętrzna antena kierunkowa OcuSync 4 Pro × 8 2,4 GHz/5,2 GHz/5,8 GHz: 2T4R sub2G: 2T2R Antena 4G × 2 |
|---|---|
| Dostęp do sieci | Dostęp do sieci Ethernet: port Adaptive Ethernet; zalecana jest sieć gigabitowa o przepustowości zarówno w kierunku do sieci (uplink), jak i z sieci (downlink) > 20 Mb/s, najlepiej > 40 Mb/s (gdy nie są podłączone żadne inne urządzenia peryferyjne), oraz opóźnieniem sieciowym ≤ 100 ms w celu zapewnienia lepszego komfortu użytkowania* Dostęp do sieci 4G: wymaga klucza sieciowego DJI Cellular Dongle 2** |
| Interfejs zasilania | Port Ethernet (PoE) WAN: wejście PoE LAN: wejście PoE |
|---|---|
| Wymagania dotyczące kabli Ethernet | Kabel skrętkowy kategorii 6 lub wyższej, przystosowany do użytku na zewnątrz, wodoodporny; maksymalna długość 80 m; średnica zewnętrzna od 5,5 do 6,5 mm |
| Pobór mocy* | W przypadku DJI Dock 4: Maksymalny pobór mocy (z ogrzewaniem): 65 W Typowy pobór mocy (bez ogrzewania): 17,1 W Tryb niskiego poboru mocy: 7 W** |
| Akumulator rezerwowy | Litowo-jonowy Pojemność: 3250 mAh Energia: 23,4 Wh |
| Czas pracy akumulatora rezerwowego (w temperaturze pokojowej) | Tryb oszczędzania akumulatora jest domyślnie włączony w przypadku zasilania przez PoE. W razie nagłej utraty zasilania szacowany czas pracy wynosi 45 minut. |
|---|---|
| Ładowanie akumulatora rezerwowego | Obsługuje ładowanie PD napięciem 9 V lub 12 V. Przed rozpoczęciem pracy zaleca się użycie przenośnej ładowarki DJI o mocy 65 W. Po pełnym naładowaniu szacowany czas pracy wynosi ok. 2 godziny. Czas ładowania (65 W PD): ok. 2,5 godziny |
| Ochrona przed przepięciami w porcie Ethernet | Porty WAN/LAN: Interfejs Ethernet zapewnia ochronę przeciwprzepięciową do 10 kA (całkowity prąd rozładowania), zgodną z normą EN/IEC 61643-21, kategoria C. |
| Obsługiwane oprogramowanie | Aplikacja DJI Enterprise (do konfiguracji na miejscu, testowania, zdalnego sterowania, podglądu na żywo oraz wysyłania dronów jednym kliknięciem) |
|---|---|
| Praca w chmurze | FlightHub 2 FlightHub 2 – wersja lokalna FlightHub 2 – FlightHub Sync Platforma chmurowa innej firmy opracowana w oparciu o interfejs API DJI Cloud |
| Obsługa urządzeń zewnętrznych | Obsługuje kamery wykorzystujące protokoły ONVIF i GB/T 28181 Obsługuje do 4 jednoczesnych strumieni wideo w rozdzielczości 1080p w formacie H.264 |
|---|---|
| Otwarty ekosystem | ESDK 2.0 |
| Nazwa produktu | DJI Matrice 5TD |
|---|---|
| Waga | 2600 g |
| Maksymalna masa startowa | 3050 g |
| Wymiary | 393 × 477 × 230 mm (dł. × szer. × wys., bez śmigieł) |
| Rozstaw osi | Rozstaw kół po przekątnej: 549 mm |
| Maksymalna prędkość wznoszenia | 6 m/s |
| Maksymalna prędkość opadania | 6 m/s |
| Maksymalna prędkość w płaszczyźnie poziomej (na poziomie morza, przy bezwietrznej pogodzie) | 21 m/s |
| Odporność na maksymalną prędkość wiatru | 12 m/s |
| Maksymalna wysokość startu | 6500 m |
| Maksymalna wysokość startu przy pełnym obciążeniu | 4500 m |
| Maksymalny czas lotu | 59 minut |
| Maksymalny czas zawisu | 55 minut |
| Maksymalny zasięg działania | 10 km |
| Maksymalna odległość lotu | 53 km |
|---|---|
| Maksymalny kąt nachylenia | 25° |
| Maksymalna prędkość kątowa | 75°/s |
| Globalny system nawigacji satelitarnej | GPS + Galileo + BeiDou + QZSS + GLONASS |
| Zakres dokładności zawisu (przy bezwietrznej pogodzie lub przy lekkim wietrze) | W pionie: ±0,1 m (z pozycjonowaniem wizyjnym) ±0,04 m (z pozycjonowaniem RTK) W poziomie: ±0,3 m (z pozycjonowaniem wizyjnym) ±0,02 m (z pozycjonowaniem RTK) |
| Temperatura pracy | od -40° do 50° C (od -40° do 122° F) |
| Stopień ochrony | IP55 |
| Model silnika | 3409.6 |
| Model śmigła | Składane, ciche śmigła przeciwoblodzeniowe typu 1564F |
| Moduł RTK | Zainstalowane w dronie |
| Sygnał nawigacyjny | Zainstalowane w dronie |
| Kontrolka ostrzegawcza | Konfigurowalna, wielokolorowa lampka ostrzegawcza, wbudowana w dolną część drona |
| Punkty mocowania akcesoriów | Dwa po bokach i jeden na górze |
| Do przodu | Zakres pomiarowy: od 0,5 m do 25 m Zakres wykrywania: od 0,5 m do 200 m Efektywna prędkość wykrywania: prędkość lotu ≤ 15 m/s Pole widzenia: w poziomie 95°, w pionie 90° |
|---|---|
| Do tyłu | Zakres pomiarowy: od 0,5 m do 25 m Efektywna prędkość wykrywania: prędkość lotu ≤ 15 m/s Pole widzenia: w poziomie 95°, w pionie 90° |
| W bok | Zakres pomiarowy: od 0,5 m do 25 m Efektywna prędkość wykrywania: prędkość lotu ≤ 15 m/s Pole widzenia: w poziomie 90°, w pionie 90° |
| W górę | Zakres pomiarowy: od 0,5 m do 20 m Efektywna prędkość wykrywania: prędkość lotu ≤ 10 m/s Pole widzenia: z przodu i z tyłu 95°, w lewo i w prawo 90° |
| W dół | Zakres pomiarowy: od 0,5 m do 20 m Efektywna prędkość wykrywania: prędkość lotu ≤ 8 m/s Pole widzenia: z przodu i z tyłu 90°, w lewo i w prawo 95° |
| Środowisko pracy | Do przodu, do tyłu, w lewo, w prawo i w górę: powierzchnie o rozpoznawalnych wzorach i odpowiednim oświetleniu (luks > 0,1) W dół: powierzchnia o odbiciu rozproszonym z rozpoznawalnymi wzorami, współczynnik odbicia rozproszonego > 20% (np. ściany, drzewa, ludzie) oraz odpowiednim oświetleniu (luks > 0,1) |
|---|---|
| Obrotowy LiDAR | Standardowy zakres pomiarowy: 110 m przy 100 000 luksów dla obiektu o współczynniku odbicia 10% Zakres pomiarowy dla linii energetycznej: 32 m przy 30° przy 35 000 luksów dla skręconego przewodu aluminiowego z rdzeniem stalowym o średnicy 21,6 mm, przy względnym kącie nachylenia korpusu wynoszącym 30° w lewo i w prawo 19 m przy 30° przy 35 000 luksów dla czarnego kabla gumowego o średnicy 11 mm (z zabrudzoną powierzchnią) przy względnym kącie nachylenia korpusu wynoszącym 30° w lewo i w prawo Pole widzenia (FOV): 360° (w poziomie), 59° (w pionie) Częstotliwość pomiaru: 250 000–460 000 punktów/sekundę Długość fali lasera: 940 nm Klasyfikacja bezpieczeństwa: Klasa 1 (IEC 60825-1:2014) |
| Czujnik podczerwieni 3D skierowany w dół | Zakres pomiarowy: 0,3–8 m (odbicie > 10%) Pole widzenia: z przodu i z tyłu 60°, w lewo i w prawo 60° |
| Radar milimetrowy | Pole widzenia: w pionie 90°, w poziomie 90° Przedni radar milimetrowy: zasięg pomiaru 40 m dla czarnego gumowego kabla o średnicy 12 mm znajdującego się bezpośrednio przed pojazdem Górny i dolny radar milimetrowy: zasięg pomiaru 20 m dla czarnego gumowego kabla o średnicy 12 mm znajdującego się bezpośrednio przed pojazdem |
| System transmisji wideo | Ulepszony system transmisji wideo DJI O4 Enterprise |
|---|---|
| Jakość podglądu na żywo | 1080p/30 klatek na sekundę (z DJI Dock 4) |
| Moc nadajnika transmisji wideo (EIRP) | Ulepszony system transmisji wideo DJI O4 Enterprise: 902–928 MHz: < 30 dBm (IC), < 16 dBm (MIC) 1,430–1,444 GHz: < 35 dBm (SRRC) 2,400–2,4835 GHz: < 33 dBm (IC), < 20 dBm (CE/SRRC/MIC) 5,150–5,250 GHz: < 21 dBm (IC) 5,170–5,250 GHz: < 23 dBm (CE) 5,725–5,850 GHz: < 33 dBm (IC), < 14 dBm (CE), < 30 dBm (SRRC) Szybkie połączenie Wi-Fi (802.11a/b/g/n/ac/ax): 2,4000–2,4835 GHz: < 23 dBm (IC), < 20 dBm (CE/SRRC/MIC) 5,7250–5,8500 GHz: < 23 dBm (IC/SRRC), < 14 dBm (CE) |
| Maksymalna odległość transmisji (w warunkach bez przeszkód i zakłóceń) | IC: 40 km SRRC: 25 km CE/MIC: 12 km |
| Maksymalna odległość transmisji (w warunkach bez przeszkód, z zakłóceniami) | Silne zakłócenia (obszary śródmiejskie): 2,5–5 km Średnie zakłócenia (powiaty podmiejskie): 5–15 km Słabe zakłócenia (odległe przedmieścia/obszary przybrzeżne): 15–32 km |
| Maksymalna odległość transmisji (w terenie zabudowanym, przy występowaniu zakłóceń) | Niewielkie zakłócenia spowodowane przeszkodami budowlanymi: ok. 0–1 km Niewielkie zakłócenia spowodowane przeszkodami roślinnymi: ok. 1–5 km |
|---|---|
| Maksymalna prędkość pobierania | 20 MB/s (z systemem ulepszonej transmisji wideo DJI O4 Enterprise) 80 MB/s (przez szybkie połączenie Wi-Fi) |
| Najniższe opóźnienie | Opóźnienie między dronem a platformą chmurową FlightHub 2 wynosi 160 milisekund. |
| Antena | 8 anten 2,4 GHz/5,2 GHz/5,8 GHz: 2T4R sub2G: 2T2R |
| Inne | Wbudowane dwa moduły 4G Zużycie danych: ≤ 2,25 GB/30 minut (transmisja rezerwowa z obsługą dwóch aktywnych kart SIM) |
| Obsługiwane karty pamięci | Obsługiwane są karty U3/Class10/V30 lub wyższe. Poniżej znajduje się lista zalecanych kart microSD. |
|---|
| Zalecane karty microSD | Lexar SILVER PLUS 64 GB U3 A2 V30 microSDXC Lexar SILVER PLUS 128 GB U3 A2 V30 microSDXC Lexar SILVER PLUS 256 GB U3 A2 V30 microSDXC Lexar SILVER PLUS 512 GB U3 A2 V30 microSDXC |
|---|
| Pojemność | 12138 mAh |
|---|---|
| Napięcie | 21.42 V |
| Maksymalne napięcie ładowania | 25.8 V |
| Typ komórki | Li-ion 6S |
| System chemiczny | LiNiMnCoO2 |
| Energia | 260 Wh |
| Waga | 925 g |
|---|---|
| Inwentaryzacja cykliczna | 400 |
| Temperatura ładowania | od 10° do 55° C (od 50° do 131° F) |
| Współczynnik rozładowania | 3C |
| Maksymalna moc ładowania | 1.8C |
| Ładowanie w niskiej temperaturze | Obsługuje ładowanie z samonagrzewaniem w niskich temperaturach |
| Stabilizacja | 3-osiowy mechaniczny gimbal (pochylenie, przechył, obrót) |
|---|---|
| Asortyment produktów mechanicznych | Pochylenie: od -140° do +113° Obrót wzdłuż osi poziomej: od -52° do +52° Obrót wzdłuż osi pionowej: od -75° do +75° |
| Zakres regulacji | Pochylenie: od -90° do +90° Obrót: bez możliwości regulacji |
| Zakres drgań kątowych | ±0.005° |
|---|---|
| Maksymalna prędkość sterowania (pochylenie) | 100°/s |
| Czujnik obrazu | Aparat szerokokątny: matryca CMOS 1/0,98 cala, liczba pikseli efektywnych: 50 MP Aparat o średnim zbliżeniu: matryca CMOS 1/1,28 cala, liczba pikseli efektywnych: 50 MP Aparat teleobiektywowy: matryca CMOS 1/1,5 cala, liczba pikseli efektywnych: 50 MP |
|---|---|
| Obiektyw | Obiektyw szerokokątny Pole widzenia: 85,7° Odpowiednik formatu: 23,5 mm Przysłona: f/1,8 Odległość ogniskowania: od 0,6 m do ∞ Obiektyw średnioteleobiektywowy Pole widzenia: 35° Odpowiednik formatu: 70 mm Przysłona: f/2,88 Odległość ogniskowania: od 3 m do ∞ Obiektyw teleobiektywowy Pole widzenia: 9,7° Odpowiednik formatu: 252 mm Przysłona: f/2,8 Odległość ogniskowania: od 5 m do ∞ |
| Odmgławianie soczewek | Kamery szerokokątne, średnioteleobiektywowe i teleobiektywowe obsługują funkcję odmgławiania obiektywu. |
| Zakres ISO | Tryb normalny: od ISO 100 do ISO 25600 Tryb sceny nocnej: Obiektyw szerokokątny: od ISO 100 do ISO 1638400 Obiektyw średnioteleobiektywowy: od ISO 100 do ISO 1638400 Obiektyw teleobiektywowy: od ISO 100 do ISO 1638400 |
| Czas naświetlania | Aparat szerokokątny: 2–1/8000 s Aparat średnioteleobiektywowy: 2–1/8000 s Aparat teleobiektywowy: 2–1/8000 s |
| Maksymalny rozmiar obrazu | Aparat szerokokątny: 8192×6144 Aparat średnioteleobiektywowy: 8192×6144 Aparat teleobiektywowy: 8192×6144 |
| Minimalny odstęp między zdjęciami | 0.5 s |
| Tryby fotografowania | Aparat szerokokątny: Pojedyncze zdjęcie: 12 MP / 50 MP Zdjęcie z interwałem: 12 MP / 50 MP JPEG: 0,5/0,7/1/2/3/5/7/10/15/20/30/60 s Inteligentne fotografowanie: 12 MP Panorama: ok. 110 MP (zdjęcie po połączeniu) Aparat średnio-teleobiektywowy: Pojedyncze zdjęcie: 12 MP / 50 MP Czasowe: 12 MP / 50 MP JPEG: 0,5/0,7/1/2/3/5/7/10/15/20/30/60 s Inteligentne fotografowanie: 12 MP Aparat teleobiektywowy: Pojedyncze zdjęcie: 12 MP / 50 MP Z wyzwalaczem czasowym: 12 MP / 50 MP JPEG: 0,5/0,7/1/2/3/5/7/10/15/20/30/60 s Inteligentne fotografowanie: 12 MP |
|---|---|
| Kodek wideo i rozdzielczość | Kodek wideo: H.265 Strategia kodowania: CBR, VBR Rozdzielczość: 4K: 3840×2160 przy 30 klatkach na sekundę FHD: 1920×1080 przy 30 klatkach na sekundę |
| Szybkość transmisji wideo | H.265: 40 Mbps |
| Obsługiwane systemy plików | exFAT |
| Format zdjęcia | JPEG |
| Format wideo | MP4, TS |
| Zoom cyfrowy | Tele Camera: 16× (176× hybrid zoom) |
| Infrared Illumination | FOV: 5.2° to 6.6° |
|---|
| Pomiar odległości za pomocą lasera | Zasięg przy padaniu prostym: 3000 m (1 Hz, przy celu o odbiciowości 25%*, widoczność 8000 m) Zasięg przy padaniu ukośnym: 1200 m (1 Hz, odległość ukośna 1:10) Strefa martwa: 1 m Dokładność pomiaru odległości: (przy odbiciowości 20%–90%, 1–10 Hz) Błąd systematyczny: W zakresie do 12 m: < 0,1 m Od 12 m do 100 m: < 0,3 m Od 100 m do 3000 m: < 1 m Błąd losowy: < 0,1 m (1σ) Klasyfikacja bezpieczeństwa: Klasa 1 (IEC 60825-1:2014) |
|---|
| Kamera termowizyjna | Niechłodzony mikrobolometr VOx |
|---|---|
| Rozdzielczość | 1280×1024 |
| Odległość między pikselami | 8 μm |
| Liczba klatek na sekundę | 30 Hz |
| Obiektyw | DFOV: 45° Odpowiednik formatu: 53 mm Przysłona: f/0,85 Ostrość: od 10 m do ∞ |
| Czułość | ≤ 50 mK@f/1.0, w temperaturze otoczenia 25°C (77°F) |
| Metoda pomiaru temperatury | Pomiar punktowy, pomiar powierzchni |
| Zakres pomiaru temperatury | Tryb wysokiego wzmocnienia: od -40° do 150° C (od -40° do 302° F) Tryb niskiego wzmocnienia: od 0° do 550° C (od 32° do 1022° F) |
| Połączenie obrazu widzialnego i termowizyjnego | Obsługiwane |
| Paleta | Biały gorący / Czarny gorący / Odcień / Żelazna (czerwień) / Gorące żelazo / Arktyczny / Medyczny / Fuzja / Tęcza 1 / Tęcza 2 |
| Format zdjęcia | JPEG (8-bitowy) R-JPEG (16-bitowy) DLT-664 |
|---|---|
| Rozdzielczość wideo | UHR Tryb obrazu w podczerwieni: 2560×2048 przy 30 klatkach na sekundę Tryb normalny: 1280×1024 przy 30 klatkach na sekundę |
| Szybkość transmisji wideo | 12 Mb/s (H.265, 1280×1024 przy 30 klatkach na sekundę) 24 Mb/s (H.265, 2560×2048 przy 30 klatkach na sekundę) |
| Format wideo | MP4 |
| Tryby fotografowania | Pojedyncze zdjęcie Tryb normalny: 1280×1024 Tryb obrazu w podczerwieni UHR: 2560×2048 Tryb czasowy Tryb normalny: 1280×1024, 0,7/1/2/3/5/7/10/15/20/30/60 s Tryb obrazu w podczerwieni UHR: 2560×2048, 0,7/1/2/3/5/7/10/15/20/30/60 s |
| Zoom cyfrowy | 32× |
| Długość fali podczerwieni | 8-14 μm |
| Dokładność pomiaru temperatury w podczerwieni | Wysokie wzmocnienie: ±2°C lub ±2%, w zależności od tego, która z tych wartości jest większa Niskie wzmocnienie: ±5°C lub ±3%, w zależności od tego, która z tych wartości jest większa |
| Ostrzeżenie o temperaturze | Obsługiwane |
| Ochrona przed poparzeniami słonecznymi | Obsługiwane |
| Waga | 115 g (bez uchwytu) |
|---|---|
| Wymiary | 91 × 54 × 60 mm (dł. × szer. × wys., bez uchwytu) |
| Maksymalna moc | Reflektor punktowy: 40 W Reflektor szerokokątny: 18 W Oba włączone: 48 W |
| Natężenie oświetlenia | Światło punktowe: 11,2±0,5 luksa w odległości 100 metrów Światło rozpraszające: 2,7±0,2 luksa w odległości 100 metrów |
| Efektywny kąt oświetlenia | Światło punktowe: 14,5° (10% natężenia oświetlenia w centrum) Światło rozpraszające: 23° (10% natężenia oświetlenia w centrum) |
| Efektywny obszar oświetlenia | Oświetlenie punktowe: 500 metrów kwadratowych przy odległości 100 metrów (10% natężenia oświetlenia w centrum) Oświetlenie rozpraszające: 1 300 metrów kwadratowych przy odległości 100 metrów (10% natężenia oświetlenia w centrum) |
| Tryb pracy | Tryb stałego świecenia: punktowy, rozpraszający, oba włączone oraz automatyczny (automatyczna zmiana trybu oświetlenia w zależności od poziomu powiększenia) Tryb stroboskopowy: wolny, szybki |
| Zakres ruchów mechanicznych gimbala | Kąt nachylenia: od -135° do +135° |
|---|---|
| Zakres regulacji gimbala | Kąt pochylenia: od -90° do +90° |
| Maksymalna prędkość sterowania gimbalem (pochylenie) | 120°/s |
| Dokładność ustawienia gimbala | ±0.1° |
| Temperatura pracy | od -40° do 50° C (od -40° do 122° F) |
| Stopień ochrony | IP55 |
| Montaż | Montowany po prawej stronie drona za pomocą uchwytu do akcesoriów Matrice 5TD. Podczas montażu należy koniecznie dokręcić śruby mocujące. |
| Waga | 188 g (bez uchwytu) |
|---|---|
| Wymiary | 132 × 47 × 54 mm (dł. × szer. × wys., bez uchwytu) |
| Maksymalna moc | 30 W |
| Maksymalna głośność | 120.5 dB @ 1m |
| Efektywny zasięg transmisji | 400 m |
| Tryb transmisji | Transmisja na żywo, nagrywanie i emisja, import plików (z możliwością odtwarzania podczas przesyłania), text-to-speech |
|---|---|
| Języki obsługiwane w text-to-Speech | chiński, angielski, japoński, koreański, francuski, hiszpański, niemiecki |
| Temperatura pracy | od -40° do 50° C (od -40° do 122° F) |
| Stopień ochrony | IP55 |
| Montaż | Montuje się go po lewej stronie drona za pomocą uchwytu do akcesoriów Matrice 5TD. Podczas montażu należy koniecznie dokręcić śruby mocujące. |
| Waga | 107 g (bez uchwytu) |
|---|---|
| Wymiary | 92 × 70 × 56 mm (dł. × szer. × wys., bez uchwytu) |
| Maksymalna dopuszczalna masa startowa | 3050 g |
| Wysokość operacyjna | 0-5000 m |
| Stabilna prędkość opadania | < 6 m/s |
| Efektywna wysokość lotu | ≥ 35 m |
| Czas reakcji przy automatycznym wdrażaniu | 600 ms |
| Metoda otworzenia spadochronu | Ręczny/automatyczny |
| Temperatura pracy | od -40° do 50° C (od -40° do 122° F) |
|---|---|
| Stopień ochrony | IP55 |
| Montaż | Montowany na górnej części drona za pomocą uchwytu akcesoriów Matrice 5TD. Podczas montażu należy koniecznie dokręcić śruby mocujące. |
| Sygnały dźwiękowe i wizualne | Sygnał dźwiękowy drona i migająca kontrolka |
| Czas działania zasilania awaryjnego | 30 s |
| Samokontrola | Na bieżąco monitoruje stan generatora gazu i łączy komunikacyjnych, wyświetlając alerty za pośrednictwem interfejsu systemu zarządzania stanem (HMS) DJI FlightHub 2. |
| Niezależny link do FTS | Obsługiwany |
| Waga | 40 g |
|---|---|
| Wymiary | 117 × 126 × 70 mm (dł. × szer. × wys.) |
| Liczba obsługiwanych punktów mocowania | 3 |
|---|
