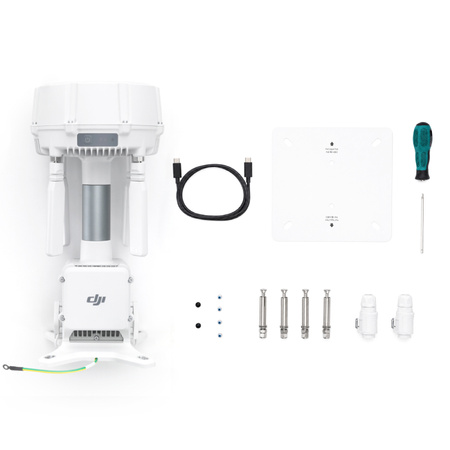

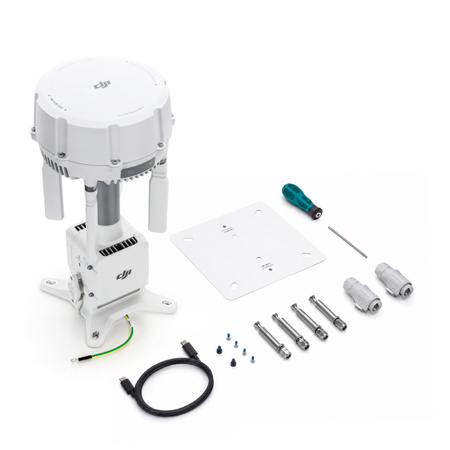

DJI O4 Ground Station
DJI O4 Ground Station
DJI O4 Ground Station to nowoczesna stacja naziemna zaprojektowana z myślą o profesjonalnych zastosowaniach w ekosystemie DJI Enterprise. Łączy zaawansowane technologie transmisji sygnału, inteligentne zarządzanie częstotliwościami, precyzyjne pozycjonowanie oraz obsługę trybów Gateway i Relay, pozwalając utrzymać stabilne połączenie nawet na rozległych terenach i w środowiskach o wysokim poziomie zakłóceń. Dzięki rozbudowanemu systemowi antenowemu, odpornej konstrukcji przygotowanej do pracy w trudnych warunkach oraz szerokim możliwościom integracji z platformami DJI i rozwiązaniami zewnętrznymi produkt może pełnić rolę centralnego elementu infrastruktury wspierającej najbardziej wymagające misje realizowane przez służby, przedsiębiorstwa i operatorów przemysłowych.
Stabilna transmisja na dużych dystansach
Za wysoką skuteczność komunikacji odpowiada wydajny moduł RF zwiększający zasięg i zdolność sygnału do pokonywania przeszkód terenowych czy infrastrukturalnych. Dzięki temu stacja utrzymuje stabilną łączność również w gęsto zabudowanych obszarach miejskich. Zoptymalizowany współczynnik sygnału do szumu poprawia czułość odbiornika, wspierając niezawodne działanie nawet w środowiskach o dużym natężeniu zakłóceń elektromagnetycznych. Konstrukcja wykorzystuje 12 anten wewnętrznych i zewnętrznych pracujących w polaryzacji poziomej oraz pionowej, co zapewnia transmisję dookólną i pozwala zachować stabilne połączenie niezależnie od położenia drona względem stacji. Takie rozwiązanie ma szczególne znaczenie podczas operacji prowadzonych na dużych obszarach, gdzie ciągłość komunikacji bezpośrednio wpływa na bezpieczeństwo lotów i efektywność wykonywanych zadań.
Automatyczna optymalizacja pasma i dokładne dane pozycjonowania
Stacja została wyposażona w mechanizm automatycznego przełączania między dostępnymi częstotliwościami transmisji, obejmującymi pasma 2,4 GHz, 5,2 GHz i 5,8 GHz. Dzięki temu urządzenie samodzielnie wybiera najbardziej optymalne warunki pracy, utrzymując płynny przekaz danych nawet w miejscach o dużym zagęszczeniu sygnałów radiowych. Operator otrzymuje stabilny obraz bez zakłóceń i spadków jakości, co ma duże znaczenie podczas realizacji krytycznych misji. W połączeniu z DJI Matrice 400 możliwe jest uzyskanie zasięgu transmisji sięgającego 25 km. Dodatkowo zintegrowany moduł RTK obsługuje 19 częstotliwości w ramach pięciu systemów GNSS, zapewniając szybkie pozyskiwanie sygnału również między wysokimi budynkami lub na terenach z gęstym zadrzewieniem. Dostęp do danych lokalizacyjnych z dokładnością do centymetra wspiera bezpieczne wykonywanie lotów i zwiększa precyzję realizowanych operacji.
Tryb Gateway dla jeszcze większej swobody działania
Pracując w trybie Gateway, DJI O4 Ground Station może komunikować się z DJI FlightHub 2 za pomocą połączenia Ethernet lub modułu DJI Cellular Dongle 2. Konfiguracja ta zapewnia transmisję obrazu charakteryzującą się niskimi opóźnieniami, wysoką przepustowością i dużym zasięgiem działania, a dodatkowo nie wymaga instalowania urządzenia bezpośrednio przy DJI Dock 3. Pozwala to znacznie elastyczniej planować rozmieszczenie infrastruktury i rozszerzać obszar prowadzonych operacji. Dodatkową korzyścią jest dostęp do Virtual Cockpit w DJI FlightHub 2, co umożliwia zdalne przejęcie sterowania dronem w zasięgu stacji. Operator może w czasie rzeczywistym modyfikować przebieg misji i reagować na zmieniające się warunki, zachowując pełną kontrolę nad wykonywanymi zadaniami.
Signal Map – lepsze planowanie zasięgu sieci
Funkcja Signal Map dostępna w DJI FlightHub 2 analizuje dane zbierane podczas lotów i na ich podstawie tworzy czytelną mapę jakości sygnału dla danego obszaru operacyjnego. Narzędzie to pozwala szybko wskazać lokalizacje, w których pokrycie transmisyjne jest słabsze, a także ocenić rzeczywisty zasięg istniejącej infrastruktury komunikacyjnej. Ułatwia to planowanie rozmieszczenia kolejnych stacji naziemnych oraz wzmacnianie łączności w najważniejszych punktach operacyjnych. W rezultacie użytkownicy mogą zwiększać niezawodność komunikacji i skuteczniej przygotowywać kolejne misje realizowane na dużych lub szczególnie wymagających terenach.
Niezawodna komunikacja offline dzięki trybowi Relay
W miejscach, gdzie ukształtowanie terenu lub gęsta zabudowa utrudniają bezpośrednią komunikację z dronem, stacja może pracować w trybie Relay, pełniąc funkcję przekaźnika sygnału. Instalacja urządzenia na wzniesieniu lub innym podwyższonym obiekcie pozwala skutecznie rozszerzyć zasięg transmisji i poprawić jakość połączenia. Takie rozwiązanie sprawdza się między innymi podczas operacji prowadzonych w dolinach, regionach górskich oraz w zwartej zabudowie miejskiej. Ponadto kompatybilne kontrolery i platformy DJI Dock potrafią automatycznie wyszukiwać i nawiązywać połączenie z DJI O4 Ground Station znajdującą się w zasięgu sygnału. Dzięki temu jedna stacja może kolejno obsługiwać wiele platform bezzałogowych – bez konieczności budowy dodatkowej infrastruktury.
Konstrukcja gotowa do całorocznej eksploatacji
DJI O4 Ground Station została przygotowana do długotrwałej pracy w wymagających warunkach zewnętrznych. Obudowa z klasą szczelności IP67 skutecznie chroni podzespoły przed pyłem i wodą, natomiast zakres temperatur roboczych od -40°C do 55°C pozwala wykorzystywać urządzenie zarówno podczas silnych mrozów, jak i w czasie upałów. Stację wyposażono również w zabezpieczenia odgromowe oraz system uziemienia zgodny z normą EN/IEC 61643-21 Category C, co pomaga ograniczyć ryzyko uszkodzeń wynikających z wyładowań atmosferycznych. Bezobsługowy charakter pracy wspierają układ chłodzenia bez wentylatorów i funkcja automatycznego wznowienia działania po zaniku zasilania lub wystąpieniu błędów oprogramowania. Wszystko to pozwala zmniejszyć konieczność ręcznych interwencji.
Oszczędzanie energii i kompatybilność z systemami fotowoltaicznymi
W celu ograniczenia zużycia energii stacja automatycznie przechodzi w stan hibernacji, gdy w trybie Gateway nie jest połączona z żadnym dronem. Podczas czuwania pobór mocy wynosi około 7 W, co pozwala zmniejszyć zapotrzebowanie energetyczne przy długotrwałej eksploatacji. W lokalizacjach pozbawionych dostępu do sieci energetycznej możliwe jest wykorzystanie rozwiązań DJI Power lub kompatybilnych instalacji fotowoltaicznych innych producentów, co umożliwia prowadzenie operacji przez długi czas nawet w odległych i trudno dostępnych miejscach.
Usprawniony monitoring
Urządzenie obsługuje integrację maksymalnie czterech standardowych kamer IP, a ponadto wspiera protokoły ONVIF i GB/T 28181. Możliwe jest również przesyłanie obrazu bezpośrednio do DJI FlightHub 2 oraz synchronizacja alarmów. Operatorzy mogą dodatkowo zdalnie sterować funkcjami PTZ odpowiedzialnymi za obrót, pochylenie i przybliżenie obrazu, uzyskując kompleksowy podgląd sytuacji w monitorowanym obszarze z poziomu jednej platformy zarządzania.
Otwarta platforma do zaawansowanych integracji
Nowa generacja ESDK 2.0 i Cloud API wykorzystujące komunikację MQTT upraszczają integrację DJI O4 Ground Station z rozwiązaniami tworzonymi przez inne firmy. Dzięki temu możliwe jest projektowanie wyspecjalizowanych systemów dostosowanych do potrzeb konkretnych branż i zastosowań. Stacja może współpracować między innymi z odbiornikami Remote ID i ADS-B zewnętrznych producentów, zapewniając bieżący podgląd ruchu lotniczego w pobliżu infrastruktury DJI Dock 3. Pozwala to zwiększyć świadomość sytuacyjną i skuteczniej wspierać bezpieczeństwo prowadzonych operacji.
Kompatybilność z rozwiązaniami DJI Enterprise
DJI O4 Ground Station została zaprojektowana jako integralny element ekosystemu DJI Enterprise. W trybie Gateway współpracuje z DJI Dock 3, natomiast tryb Relay obsługuje DJI Dock 3, DJI Matrice 400, DJI Matrice 4E, DJI Matrice 4T, DJI Matrice 4D, DJI Matrice 4TD oraz DJI FlyCart 100. Tak szeroka kompatybilność pozwala wykorzystać stację jako centralny punkt rozbudowanej infrastruktury operacyjnej stosowanej między innymi w inspekcjach technicznych, energetyce, logistyce, bezpieczeństwie publicznym i wielu innych profesjonalnych zastosowaniach wymagających niezawodnej komunikacji i pełnej kontroli nad flotą bezzałogową.
Specyfikacja
| Częstotliwość GNSS | GPS: L1C/A, L2C, L5 BDS: B1I, B2I, B3I, B1C, B2a, B2b GALILEO: E1, E5a, E5b, E6 GLONASS: L1, L2 QZSS: L1C/A, L2C, L5 Pasmo L |
|---|
| Dokładność systemu* | Dokładność pojedynczego punktu (bez kalibracji): Pozioma: 1,5 m (RMS) Pionowa: 3,0 m (RMS) Dokładność różnicowa oparta na satelitach: Czas konwergencji: 20 min Pozioma: 30 cm (RMS) Pionowa: 40 cm (RMS) Kalibracja RTK przez sieć**: Pozioma: 1,0 cm (RMS) + 1 ppm Pionowa: 3,0 cm (RMS) + 1 ppm *Dokładność pomiaru zależy od wielu czynników. Podana wartość została uzyskana w standardowych warunkach, przy niezakłóconej widoczności nieba, korzystnym rozmieszczeniu satelitów, niskiej aktywności jonosferycznej oraz braku zakłóceń elektromagnetycznych i efektu wielodrożności sygnału. ** Dokładność współrzędnych kalibracji stacji bazowej zależy od wielu czynników. W przypadku pomiarów geodezyjnych, lotów wymagających wysokiej precyzji i podobnych zastosowań zaleca się przeprowadzanie kalibracji w okresach niskiej aktywności jonosferycznej, w otwartym terenie bez przeszkód, wolnym od zakłóceń elektromagnetycznych i efektu wielodrożności sygnału, z wykorzystaniem punktu dostępowego Network RTK obsługującego co najmniej cztery systemy satelitarne. |
|---|
| System transmisji wideo | System transmisji wideo DJI O4 Enterprise Enhanced |
|---|---|
| Częstotliwość robocza i moc nadajnika (EIRP) | Od 902 MHz do 928 MHz: < 30 dBm (IC), < 16 dBm (MIC) Od 1,430 GHz do 1,444 GHz: < 35 dBm (SRRC) Od 2,400 GHz do 2,4835 GHz: < 33 dBm (IC), < 20 dBm (CE/SRRC/MIC) Od 5,150 GHz do 5,250 GHz: < 23 dBm (IC/CE) Od 5,725 GHz do 5,850 GHz: < 33 dBm (IC), < 14 dBm (CE), < 30 dBm (SRRC) *Dopuszczalna częstotliwość robocza różni się w zależności od kraju i regionu. Więcej informacji znaleźć można w lokalnych przepisach i regulacjach. |
| Maksymalny zasięg transmisji* (bez przeszkód, bez zakłóceń) | IC 1. Między Matrice 400** a O4 Ground Station: 40 km 2. Między innymi dronami*** a O4 Ground Station: 30 km Między aparaturą sterującą/DJI Dock 3 a O4 Ground Station (tryb Relay)****: zalecana odległość do 1 km; maksymalnie 3 km (bez przeszkód i zakłóceń) SRRC 1. Między Matrice 400** a O4 Ground Station: 25 km 2. Między innymi dronami*** a O4 Ground Station: 18 km 3. Między aparaturą sterującą/DJI Dock 3 a O4 Ground Station (tryb Relay)****: zalecana odległość do 1 km; maksymalnie 3 km (bez przeszkód i zakłóceń) CE 1. Między Matrice 400** a O4 Ground Station: 25 km 2. Między innymi dronami*** a O4 Ground Station: 18 km 3. Między aparaturą sterującą/DJI Dock 3 a O4 Ground Station (tryb Relay)****: zalecana odległość do 300 m; maksymalnie 1 km (bez przeszkód i zakłóceń) *Pomiar przeprowadzono w otwartym terenie, bez przeszkód i zakłóceń. Powyższe dane przedstawiają maksymalny zasięg komunikacji dla lotów w jedną stronę, bez powrotu, zgodnie z obowiązującymi normami. Podczas lotu zawsze zwracaj uwagę na komunikaty dotyczące funkcji RTH (Return to Home) wyświetlane w aplikacji. ** DJI Matrice 400 jest obsługiwany wyłącznie w trybie Relay przez DJI O4 Ground Station. *** „Inne drony” oznaczają modele Matrice 4D/4TD (z Dock 3) w trybie Gateway oraz modele Matrice 4E, Matrice 4T, Matrice 4D/4TD (z Dock 3), Matrice 4D/4TD (z Dock 3 i DJI RC Plus 2 Enterprise) oraz FlyCart 100 w trybie Relay. **** DJI O4 Ground Station należy umieścić w podwyższonej lokalizacji, wolnej od przeszkód, aby zapewnić niezawodną komunikację między aparaturą sterującą/Dock 3 a dronem. |
| Maksymalny zasięg transmisji (bez przeszkód, z zakłóceniami) | Silne zakłócenia (gęsta zabudowa, obszary mieszkalne itp.): ok. 1,8 do 6 km Średnie zakłócenia (przedmieścia, parki miejskie itp.): ok. 6 do 18 km Słabe zakłócenia (otwarte przestrzenie, obszary oddalone itp.): ok. 18 do 40 km *Przetestowano przy użyciu DJI Matrice 400 zgodnie ze standardami IC w środowiskach bez przeszkód, charakteryzujących się typowymi zakłóceniami. Podane informacje służą wyłącznie jako punkt odniesienia i nie stanowią gwarancji rzeczywistego zasięgu lotu. |
| Maksymalny zasięg transmisji (z przeszkodami, z zakłóceniami) | Niewielkie zakłócenia i przeszkody w postaci budynków: ok. 0 do 0,5 km Niewielkie zakłócenia i przeszkody w postaci drzew: ok. 0,5 do 3 km *Przetestowano przy użyciu DJI Matrice 400 zgodnie ze standardami IC w środowiskach z przeszkodami, charakteryzujących się typowymi zakłóceniami. Podane informacje służą wyłącznie jako punkt odniesienia i nie stanowią gwarancji rzeczywistego zasięgu lotu. |
|---|---|
| Antena | 4x zewnętrzne anteny kierunkowe OcuSync 4 Pro 8x wewnętrzne anteny kierunkowe OcuSync 4 Pro 2,4G/5,2G/5,8G: 2T4R Sub2G: 2T2R *W antenie zastosowano standardowe złącze SMA o odwróconej polaryzacji. |
| Dostęp do sieci | Dostęp przez Ethernet: adaptacyjny port Ethernet; wymaga przepustowości ≥ 100 Mb/s i opóźnienia ≤ 100 ms* Dostęp 4G: wymaga modułu DJI Cellular Dongle 2** * Jeśli wymagania te nie zostaną spełnione, urządzenie może utracić połączenie lub mogą wystąpić zakłócenia w transmisji obrazu. ** W oddzielnej sprzedaży. Usługa ta nie jest dostępna w niektórych krajach i regionach. Aby uzyskać szczegółowe informacje, skontaktuj się z lokalnym sprzedawcą. |
| Interfejs zasilania | Port Ethernet (PoE) WAN: PoE-in LAN: PoE-in |
|---|---|
| Wymagania dotyczące przewodu Ethernet | Zewnętrzny, wodoodporny przewód Ethernet typu skrętka Cat 6 lub wyższej; maksymalna długość 100 m; średnica zewnętrzna 5,5–6,5 mm |
| Pobór mocy* | Tryb Gateway: 1. Maksymalny pobór mocy (z ogrzewaniem): 65 W 2. Typowy pobór mocy (bez ogrzewania): 17,1 W 3. Tryb niskiego poboru mocy: 7 W** Tryb Relay: 1. Maksymalny pobór mocy (z ogrzewaniem): 65 W 2. Typowy pobór mocy (bez ogrzewania): - z DJI Dock 3 / DJI Matrice 4 Series: 31,7 W - z DJI Matrice 400: 37,9 W 3. Pobór mocy (bez podłączonego drona): - z DJI Dock 3 / DJI Matrice 4 Series: 29,7 W - z DJI Matrice 400: 30,6 W *Pomiar przeprowadzono w kontrolowanych warunkach testowych i należy traktować go wyłącznie jako wartość orientacyjną. Rzeczywisty pobór mocy może być wyższy ze względu na straty występujące w układzie zasilania. ** Korzystanie z trybu niskiego poboru mocy nie jest zalecane w temperaturach od -40°C do -20°C. |
| Obsługiwane źródła zasilania | 1. Port wyjściowy PoE DJI Dock 3 2. Zasilacze PoE innych producentów: IEEE 802.3bt Type 4 (PoE++): napięcie wyjściowe od 52 V do 57 V, maks. 99,9 W na port; zakres pracy od -40°C do 55°C IEEE 802.3bt Type 3 (PoE++): napięcie wyjściowe od 50 V do 57 V, maks. 60 W na port; zakres pracy od -30°C do 55°C IEEE 802.3at Type 2 (PoE+): napięcie wyjściowe od 50 V do 57 V, maks. 30 W na port; zakres pracy od -20°C do 55°C *Urządzenie nie obsługuje niestandardowych zasilaczy PoE ani zasilaczy Type 1. W przypadku podłączenia nieobsługiwanego źródła zasilania wskaźnik LED będzie świecić ciągłym czerwonym światłem. Zasilacze Type 2 obsługują wyłącznie tryb Gateway. |
| Akumulator zapasowy | LiPo Pojemność: 3250 mAh Energia: 23,4 Wh |
|---|---|
| Czas pracy akumulatora zapasowego (w temperaturze pokojowej) | Podczas zasilania przez PoE domyślnie aktywowany jest tryb ochrony akumulatora. W przypadku nagłej utraty zasilania szacowany czas pracy wynosi: Tryb Gateway: ok. 45 min Tryb Relay: ok. 30 min *Tryb ochrony akumulatora: podczas zasilania przez PoE system utrzymuje napięcie akumulatora w zakresie od 7,0 V do 7,4 V. Jeśli napięcie akumulatora w momencie podłączenia przekracza 7,5 V, system rozładuje go do bezpiecznego poziomu przed przejściem w tryb ochrony. W tym trybie akumulator nie jest ładowany do pełnej pojemności. W niskich temperaturach wydajność rozładowania akumulatora może się obniżyć, co może skutkować skróceniem rzeczywistego czasu pracy. |
| Ładowanie akumulatora zapasowego | Obsługuje ładowanie PD 9 V lub 12 V. Przed wdrożeniem zalecane jest użycie ładowarki DJI 65W Portable Charger. Po pełnym naładowaniu szacowany czas pracy w trybie Gateway wynosi około 2 h. Czas ładowania (PD 65 W): ok. 2,5 h *Ładowanie za pomocą ładowarki 5 V jest możliwe wyłącznie wtedy, gdy urządzenie jest wyłączone. Ładowanie jest obsługiwane tylko wtedy, gdy temperatura ogniw akumulatora mieści się w zakresie od 0°C do 55°C. |
| Przetestowane zasilacze PoE | [object Object] |
| Zabezpieczenie przeciwprzepięciowe portu Ethernet | Porty WAN/LAN: interfejs Ethernet obsługuje ochronę przeciwprzepięciową do 10 kA (całkowity prąd rozładowania), zgodnie z normą EN/IEC 61643-21 Category C. *Zdolność ochrony przeciwprzepięciowej złącza RJ45 wynosi 1,5 kA (przebieg 8/20 μs) i spełnia wymagania poziomu ochrony kategorii C zgodnie z normą EN/IEC 61643-21. Skuteczność ochrony przeciwprzepięciowej zależy od jakości i niezawodności uziemienia. Aby zminimalizować ryzyko uszkodzeń spowodowanych przepięciami, należy upewnić się, że podczas instalacji wykonano prawidłowe uziemienie. |
|---|---|
| Temperatura pracy | IEEE 802.3bt Type 4 (PoE++): od -40°C do 55°C IEEE 802.3bt Type 3 (PoE++): od -30°C do 55°C IEEE 802.3at Type 2 (PoE+): od -20°C do 55°C *Przyjęto górną granicę temperatury 55°C z uwzględnieniem nagrzewania spowodowanego promieniowaniem słonecznym. Przy temperaturze -40°C urządzenie wymaga pracy w warunkach bezwietrznych; automatyczne ponowne uruchomienie po wyłączeniu nie jest obsługiwane w przypadku występowania wiatru. Uruchamianie z funkcją ogrzewania w niskich temperaturach wymaga zasilania zgodnego ze standardem IEEE 802.3bt Type 3 (PoE++) lub wyższym. Po przechowywaniu lub pracy w skrajnych temperaturach przed rozpoczęciem ładowania należy odczekać, aż temperatura wewnętrznego akumulatora zapasowego osiągnie zakres od 0°C do 45°C. |
| Automatyczne wybudzanie PoE | Gdy urządzenie jest połączone z zasilaczem PoE typu 2 lub wyższego, obsługuje automatyczne wybudzanie po podłączeniu przewodu lub przywróceniu zasilania. |
| Uruchamianie ogrzewania w niskich temperaturach | W temperaturach od -40°C do -20°C urządzenie może uruchomić się w trybie ogrzewania przy zasilaniu PoE o mocy 60 W lub wyższej. *Wymaga zasilania PoE zgodnego ze standardem IEEE 802.3bt Type 3 (PoE++) lub wyższym. |
| Wysokość pracy nad poziomem morza | 6000 m |
| Klasa szczelności IP | IP67 *Należy przestrzegać wymagań określonych w instrukcjach dotyczących klasy szczelności IP67. Pomiar przeprowadzono w kontrolowanych warunkach. Klasa szczelności IP nie ma charakteru trwałego i może ulec obniżeniu w wyniku zużycia produktu. Podczas podłączania przewodu Ethernet należy użyć dołączonego złącza kablowego (peszla oraz zaślepki peszla). Przewód musi być zewnętrzną, wodoodporną skrętką Cat 6 lub wyższej o średnicy zewnętrznej od 5,5 do 6,5 mm. Należy upewnić się, że wszystkie gumowe osłony portów oraz radiator modułu DJI Cellular Dongle 2 są prawidłowo zamontowane. Śruby nieużywanych portów WAN/LAN muszą być całkowicie dokręcone. |
|---|---|
| Klasa odporności na uderzenia | IK07 |
| Wymiary | 170 × 170 × 352 mm (dł. × szer. × wys.) |
| Masa | 2,68 kg |
| Montaż | Montaż za pomocą śrub rozporowych: φ6 × 70 mm Montaż za pomocą śrub M6: rozstaw otworów 60 mm |
| Zastosowania | Aplikacja DJI Enterprise (używana z telefonami z systemem Android do wdrażania i konfiguracji) |
|---|---|
| Platforma chmurowa | FlightHub 2 FlightHub 2 On-Premises FlightHub 2 FlightHub Sync DJI Cloud API |
| Obsługa urządzeń zewnętrznych | Obsługa kamer wykorzystujących protokoły ONVIF i GB/T 28181 Obsługa maksymalnie 4 jednoczesnych strumieni wideo 1080p H.264 |
|---|---|
| Otwarty ekosystem | ESDK 2.0 |
